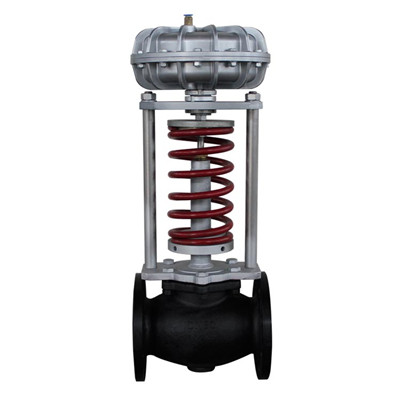

JXZ331 自力式压力调节阀
* 配用专用取压接头,安装更加简捷、可靠
* 压力设定点分段范围细且相互交错,选用方便
* 额定Kv有大容量型、标准型、高精度型三种可选
* 自力式压力调节阀无需外加能源,即方便又节约了能源
* 压力设定方便,运行时可连续无干扰地进行设定,免维护使用
* 阀内件设计压力补偿装置,完全消除压力波动对设定点精度的影响,调节更加稳定
  • 技术参数
  • 安装尺寸
  • 型号说明
  • 工作原理
  •  结构大类

     自力式

     结构类型

     波纹管平衡型,双阀座平衡型,套筒平衡型

     阀芯型式

     压力平衡型

    流量特性

     快开、等百分比、线性

    公称压力

     1.6~32MPa, ANSI150~2500, 10K~63K

    阀门口径

     DN20500

    适用温度

    -190+450

    泄漏标准

     IVVVI

    连接方式

     法兰、螺纹、焊接

    执行机构

     气动薄膜式,活塞式
  • 产品结构图


    主要参数



     公称通径DN(mm)

    20

     25

     32

    40

     50

    65

    80

    100

     125

    150

    200

     额定流量系数Kv

     大容量型

     11

    20

    30

    48

    75

     120

    190

    300

     480

     760

     标准型

     7

     11

     20

     30

    48

    75

    120

     190

    300

    480

     高精度型

    2.8

     11

     20

    30

    48

    75

    120

     190

    300

     额定行程Lmm)

    10

    14

    20

    25

    40

    50

     公称压力PNMpa

                 1.6  4.0  6.4  10K  16K  20K  ANSI150  ANSI300

     固有流量特性

    快开

     固有可调比R

    30

     设定点压力调节范围(Kpa

    1550 4080 60100 80140 120180 160220

    200260 240300 280350 330400 380450

    430500 480560 540620 600700 680800 780900

    8801000 9501500 10002500 20003000 25003500

     调节精度(%

    橡胶膜片:±5   活塞式、金属膜片:±10

     最高工作温度(℃)

     -30185  -30350  250560

  •  型号    说明
     JX331自力式压力调节阀
     执行机构   a  薄膜式
     b  活塞式
     公称通径  DN  DN15-DN500
     阀前压力  Mpa  xx Mpa
     阀后压力  Mpa  xx Mpa
    材质类型   1  WCB
     2  WC6
     3  WC9
     4  CF3
     5  CF8
     6  CF8M
     7  CF3M
    公称压力  PN  PN10-PN64

  • 工作原理

    阀后压力控制

    工作介质的阀前压力P1经过阀芯、阀座后的节流后,变为阀后压力P2。P2经过控制管线输入到执行器的下膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀后压力。当阀后压力P2增加时,P2作用在顶盘上的作用力也随之增加。此时,顶盘的作用力大于弹簧的反作用力,使阀芯关向阀座的位置,直到顶盘的作用力与弹簧的反作用力相平衡为止。这时,阀芯与阀座的流通面积减少,流阻变大,从而使P2降为设定值。同理,当阀后压力P2降低时,作用方向与上述相反,这就是自力式(阀后)压力调节阀的工作原理。

    阀前压力控制

    工作介质的阀前压力P1经过阀芯、阀座后的节流后,变为阀后压力P2。同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀前压力。当阀前压力P1增加时,P1作用在顶盘上的作用力也随之增加。此时,顶盘的作用力大于弹簧的反作用力,使阀芯向离开阀座的方向移动,直到顶盘的作用力与弹簧的反作用力相平衡为止。这时,阀芯与阀座的流通面积增大,流阻变小,从而使P1降为设定值。同理,当阀前压力P1降低时,作用方向与上述相反,这就是自力式(阀前)压力调节阀的工作原理。

    自力式温度调节阀工作原理(加热型

    温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。加热用自力式温度调节阀,当被控对象温度低于设定温度时,温包内液体收缩,作用在执行器推杆上的力减小,阀芯部件在弹簧力的作用下使阀门打开,增加蒸汽和热油等加热介质的流量,使被控对象温度上升,直到被控对象温度到了设定值时,阀关闭,阀关闭后,被控对象温度下降,阀又打开,加热介质又进入热交换器,又使温度上升,这样使被控对象温度为恒定值。阀开度大小与被控对象实际温度和设定温度的差值有关。
    自力式温度调节阀工作原理(冷却型)
    冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀,只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反,阀体内通过冷介质,主要应用于冷却装置中的温度控制。
    自力式流量调节阀工作原理
    被控介质输入阀后,阀前压力P1通过控制管线输入下膜室,经节流阀节流后的压力Ps输入上膜室,P1与Ps的差即△Ps=P1-Ps 称为有效压力。P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置,从而确定了流经阀的流量。当流经阀的流量增加时,即△Ps增加,结果P1、Ps分别作用在下、上膜室,使阀芯向阀座方向移动,从而改变了阀芯与阀座之间的流通面积,使Ps增加,增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。反之,同理。
    自力式调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号,自动调节阀门的开度,从而实现介质流量、压力、温度和液位的调节。
