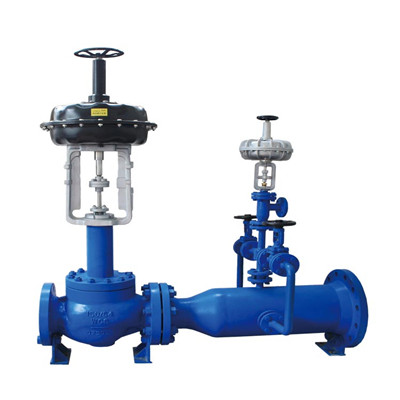

减温减压装置构造表(范本)
|
No. |
名称 |
型号规格 |
数量 |
材料 |
|
a |
手动截止阀 |
DN100/PN64 |
2 |
WCB |
|
b |
流量计 |
2 |
||
|
c |
压力变送计 |
3 |
||
|
d |
温度变送计 |
3 |
||
|
e |
气动减压阀 |
DN100/PN64 |
1 |
WCB |
|
f |
异径管 |
DN100-DN150 |
1 |
|
|
g |
蒸汽管道 |
DN150 |
1 |
F1 |
|
h |
喷雾装置 |
Φ25 |
3 |
WCB |
|
i |
安全阀 |
DN100/PN25 |
1 |
WCB |
|
j |
止回阀 |
DN25/PN40 |
1 |
WCB |
|
k |
手动截止阀 |
DN25/PN40 |
2 |
WCB |
|
L |
减温阀 |
DN25/PN40 |
1 |
WCB |
|
M |
手动截止阀 |
DN25/PN40 |
1 |
WCB |
|
N |
疏水阀 |
DN25/PN40 |
1 |
WCB |
|
P |
手动截止阀 |
DN100/PN25 |
1 |
WCB |
| 型号 | 说明 | |
| TYP800 | ||
|
阀门类型 |
TYP800 | 分体式 |
| TYP801 | 高旁角式 | |
| TYP802 | 高旁Z型 | |
| TYP803 | 一体式 | |
|
执行机构 |
A | 单弹簧薄膜式气缸 |
| B | 多弹簧薄膜式气缸 | |
| C | 活塞式单作用气缸 | |
| C1 | 活塞式双作用气缸 | |
| D | 电动 | |
| G | 气液动 | |
| H | 电液动 | |
|
蒸汽流量 |
t/h | 每小时蒸汽流通吨数 |
|
一级蒸汽压力 |
P1 | P1<=10Mpa |
|
二级蒸汽压力 |
P2 |
P2≤0.98MPa时,P2的变化范围为P2±0.4MPa; 0.98<P2≤3.82MPa时,P2的变化范围为P2±0.06MPa; P2>3.82MPa时,P2的变化范围为P2±0.15MPa。 |
|
一级蒸汽温度 |
t1 | t1<=540℃ |
|
二级蒸汽温度 |
t2 | t2±4℃ |
|
减压阀口径 |
DN15-DN500 | |
|
减温阀口径 |
DN15-DN500 | |
|
出口装置管径 |
DN40-DN1000 | |
|
备注 |
其他说明 | |
| 举例说明: TYP800-B-40t/h-4Mpa/1Mpa-400℃/190℃-DN25-DN20-DN50-铸钢 分体式,多弹簧薄膜式,蒸汽流量40t/h,阀前压力4Mpa,阀后压力1Mpa,阀前温度400℃, 阀后温度190℃,减压阀口径DN25,减温阀口径DN20,出口装置管径DN50,铸钢材质。 | ||
