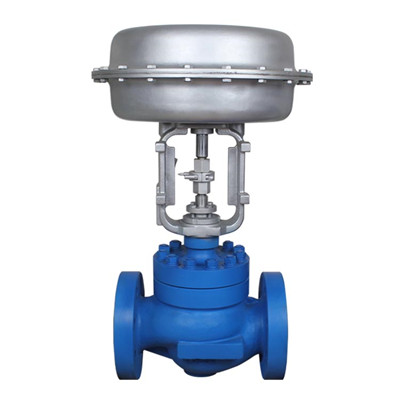

TYP300 单座调节阀
*压降损失小,流量大、可调范围广
*执行机构:多弹簧式薄膜/活塞/电动
*产品符合标准:GB,DIN,JIS,ANSI
*坚固的阀芯导向和套筒可防止液体发生闪蒸和空化
  • 技术参数
  • 安装尺寸
  • 型号说明
  • 工作原理
  •

     阀体

     型式

     直通笼式双座

     公称通径

     DN15-DN200mm

     压力等级

     PN:1.6、4.0、6.4MPa;   ANSI:150、300、600LB;  JIS:10、16、20、30、40K

     连接型式

     法兰(FFRFRJLG );焊接;嵌接焊SW

     材质

     WCB,WC6WC9,CF8CF8M CF3M

     上阀盖

     常温型:-17 ~ 230;伸长型:-190 ~560

     填料

     V型聚四氟乙烯填料;含浸聚四氟乙烯石棉填料;石棉编织填料;石墨

    阀芯型式

    压力平衡式阀芯

     流量特性

     高精度,高容量

     执行机构

     型式

     多弹簧式薄膜/活塞执行机构、电动

     供气压力

     0.020.45MPa

     环境温度

     -30+70

     膜片材料

     乙丙橡胶夹尼龙

     阀作用型式

     气─开 或 气─关 式

      附件

     定位器、手轮机构、阀位传送器

     性能

     泄漏量

     符合标准ANSI B16.1041976 VI,小于额定Cv0.01%

     回差

     小于全行程的1%(带定位器)   小于全行程的3%(不带定位器)

     线性

     小于全行程的 1%(带定位器小于全行程的 5%(不带定位器)

     可调比

     501 301

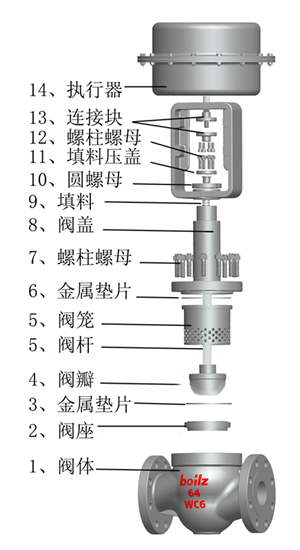

  • 产品爆炸图


    产品三维图和结构图

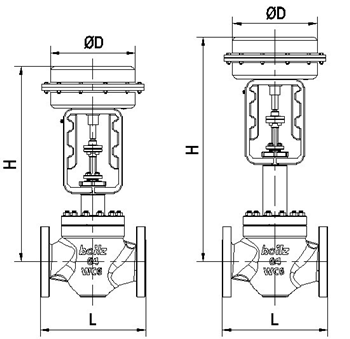

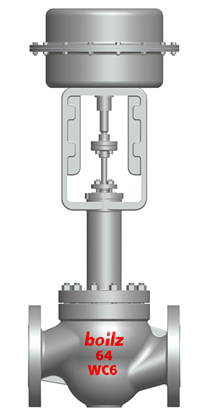

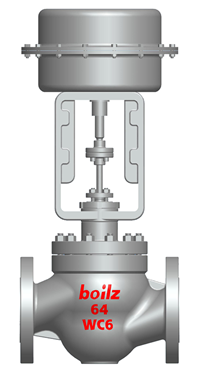

                                       单座调节阀                   加长阀盖型

    主要参数(连接方式按照附录尺寸)

    公称

    通径

    DN

    结构长度L

     公称

    通径

    DN

     阀座尺寸

     流量特性Cv

     ANSI 150#

    PN 16

    JIS 10K

    ANSI 300#

    PN 40

    JIS 20K

    ANSI 600#

    PN 64

    JIS 40K

    等百

    分比

     直线

     15

     130

     130

     210

     15

     10/12/15

     4

     4.4

     20

     20

     150

     150

     230

     20

     10/12/15/20

     6.3

     6.9

     25

     160

     160

     230

     25

    15/20/25

     10

     11

     32

     180

     180

     260

     32

     20/25/30

     16

     17.6

     40

     200

     200

     260

     40

     25/32/40

     25

     27.5

    25

     50

     230

     230

     300

     50

     32/40/50

     40

     44

     65

     290

     290

     340

     65

     40/50/65

     63

     69

    40

     80

     310

     310

     380

     80

     50/65/80

     100

     110

     100

     350

     350

     430

     100

     65/80/100

     160

     176

     125

     400

     400

     500

     125

     80/100/125

     250

     275

    60

     150

     480

     480

     550

     150

     100/125/150

     400

     440

     200

     600

     600

     650

     200

     125/150/200

     630

     690

    100

  •  型号    说明
     TYP300
     阀门类型  TYP300 CV3000类型
     TYP900  锻钢套筒式疏水阀
      TYP910  锻钢迷宫式调节阀
     TYP920  锻钢串级节流调节阀
     FIG580  两通控制阀
     FIG680  三通控制阀
     FIG681  三通波纹管控制阀
     JX480  滑板阀
     执行机构  A  单弹簧薄膜式
     B  多弹簧薄膜式
     C  活塞单作用
     C1  活塞双作用
     D  电动
     F  电-液动
     E  手动
     G  气-液动
     H  其他
     开关型式  气开型
     2  气关型
     3  电开型
     4  电关型
     作用型式  正作用
     B  反作用
     是否带手轮  1  不带手轮
     2  顶装手轮
     3  侧装手轮
      连接方式  F  法兰式
     H1  对焊式
     H  插焊式
     S  内螺纹
     S1  外螺纹
     J  对夹式
     K  其他
     阀内结构  切断阀
     2  套筒单座发
     3  套筒双座阀
     4  多孔式降噪阀笼
     5  迷宫式阀笼
     6  多级降压式阀笼
     7  其他
     阀芯结构 A  平衡式内件
     B  非平衡式内件
     阀盖类型  标准型
     2  散热片型
     3  加长型
     4  波纹管型
     5  夹套型
     6  其他
     流量特性  快开
     2  线性
     3  等百分比
     4  修正等百分比
     阀座材质  1  RPTFE
     2  合金钢
     3  硬质合金
     4  钨钢
     5  其他
     公称通径 DN   DN15-DN500
     压力  PN  PN10-PN760
     LB  150LB-2500LB
     K  5K-60K
     材质类型 1  WCB
     2  WC6
     3  WC9
     4  CF8
     5  CF3
     6  CF8M
     7  CF3M
     8  A105
     9  F91
     10  F22
     11  其他
     举例说明
     1、TYP300-B-1-A-2-F-2-A-1-3-1-DN50-PN25-CF8
     1.CV3000系列,多弹簧薄膜式气缸,气开型,正作用,顶装手轮-法兰式,套筒单座阀,平衡式内件,标准型阀盖,等百分比型,RPTFE阀座,,公称通径DN50,公称压力PN25,材质为CF8

  •  气动调节阀工作原理

      气动调节阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。

      气动调节阀动作分气开型和气关型两种。气开型(Air to Open) 是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。反过来,当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。

      故有时气开型阀门又称故障关闭型(Fail to Close FC)。气关型(Air to Close)动作方向正好与气开型相反。当空气压力增加时,阀门向关闭方向动作;空气压力减小或没有时,阀门向开启方向或全开为止。故有时又称为故障开启型(Fail to Open FO)。气动调节阀的气开或气关,通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。

      气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时,调节阀是处于关闭位置安全还是开启位置安全?

      举例来说,一个加热炉的燃烧控制,调节阀安装在燃料气管道上,根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时,宜选用气开阀更安全些,因为一旦气源停止供给,阀门处于关闭比阀门处于全开更合适。

      如果气源中断,燃料阀全开,会使加热过量发生危险。又如一个用冷却水冷却的的换热设备,热物料在换热器内与冷却水进行热交换被冷却,调节阀安装在冷却水管上,用换热后的物料温度来控制冷却水量,在气源中断时,调节阀应处于开启位置更安全些,宜选用气关式(FO)调节阀

    阀门定位器

          阀门定位器是调节阀的主要附件,与气动调节阀大大配套使用,它接受调节器的输出信号,然后以它的输出信号去控制气动调节阀,当调节阀动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位状况通过电信号传给上位系统。

    阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电-气阀门定位器和智能式阀门定位器。

      阀门定位器能够增大调节阀的输出功率,减少调节信号的传递滞后,加快阀杆的移动速度,能够提高阀门的线性度,克服阀杆的磨擦力并消除不平衡力的影响,从而保证调节阀的正确定位。

      用执行机构分气动执行机构,电动执行机构,有直行程、角行程之分。用以自动、手动开闭各类伐门、风板等。
