口径 | DN15~DN150 |
设计工作压力 | PN10~PN40 |
适用介质 | 各种无明显颗粒的流体 |
流体温度 | -10℃~+350℃ |
控制方式 | P 、PI 、PID 、ON-OFF |
动作方式 | 气开 、气关 |
密封形式 | 波纹管、含石墨PTFE |
传动器耐温 | 0℃~+70℃ |
阀体材质 | 球墨铸铁 、SUS不锈钢 、WCB |
阀座/阀瓣材质 | SUS316L堆焊硬质合金 、含石墨PTFE |
附件 | ON-OFF电磁阀 、比例式电/气E/P转换器 、比例式电/气I/P定位器 |

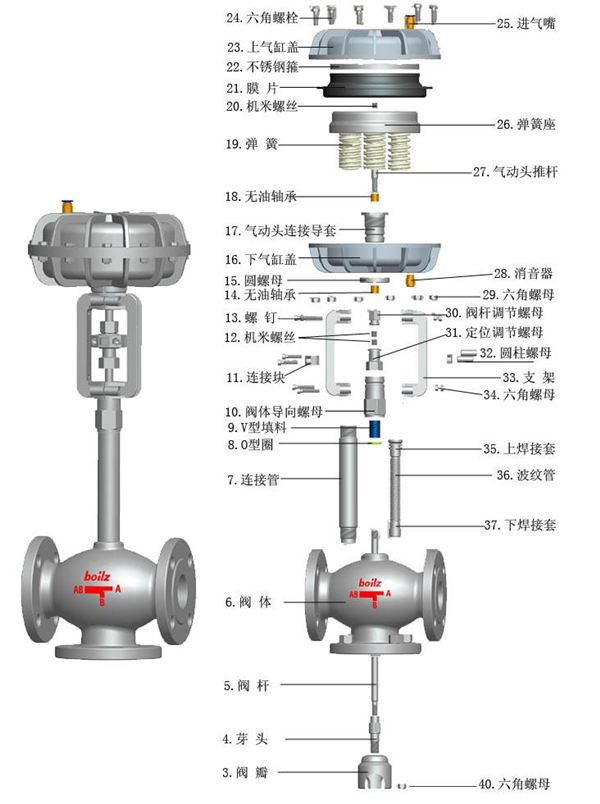

产品爆炸图

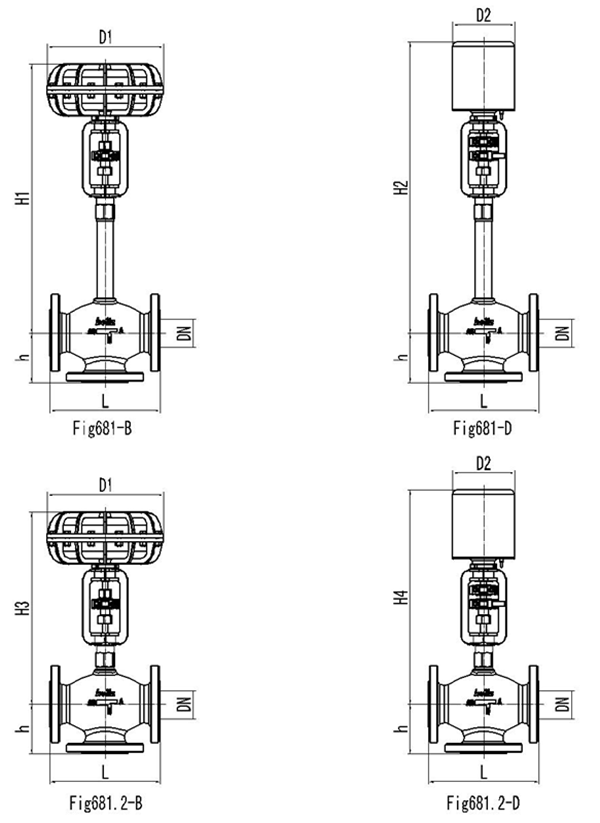

产品结构图
主要参数
公称 通径 DN |
结构长度L |
公称 通径 DN |
阀座尺寸 |
流量特性Cv |
行 程 | |||
ANSI 150# PN 16 JIS 10K |
ANSI 300# PN 40 JIS 20K |
ANSI 600# PN 64 JIS 40K |
等百 分比 |
直线 | ||||
15 |
130 |
130 |
210 |
15 |
10/12/15 |
4 |
4.4 |
20 / 25 / 40 |
20 |
150 |
150 |
230 |
20 |
10/12/15/20 |
6.3 |
6.9 | |
25 |
160 |
160 |
230 |
25 |
15/20/25 |
10 |
11 | |
32 |
180 |
180 |
260 |
32 |
20/25/30 |
16 |
17.6 | |
40 |
200 |
200 |
260 |
40 |
25/32/40 |
25 |
27.5 | |
50 |
230 |
230 |
300 |
50 |
32/40/50 |
40 |
44 | |
65 |
290 |
290 |
340 |
65 |
40/50/65 |
63 |
69 | |
80 |
310 |
310 |
380 |
80 |
50/65/80 |
100 |
110 | |
100 |
350 |
350 |
430 |
100 |
65/80/100 |
160 |
176 | |
125 |
400 |
400 |
500 |
125 |
80/100/125 |
250 |
275 |
30 /40 |
150 |
480 |
480 |
550 |
150 |
100/125/150 |
400 |
440 |
型号 |
说明 | |
TYP300 |
||
阀门类型 |
TYP300 |
CV3000类型 |
TYP900 |
锻钢套筒式疏水阀 | |
TYP910 |
锻钢迷宫式调节阀 | |
TYP920 |
锻钢串级节流调节阀 | |
FIG580 |
两通控制阀 | |
FIG680 |
三通控制阀 | |
FIG681 |
三通波纹管控制阀 | |
JX480 |
滑板阀 | |
执行机构 |
A |
单弹簧薄膜式 |
B |
多弹簧薄膜式 | |
C |
活塞单作用 | |
C1 |
活塞双作用 | |
D |
电动 | |
F |
电-液动 | |
E |
手动 | |
G |
气-液动 | |
H |
其他 | |
开关型式 |
1 |
气开型 |
2 |
气关型 | |
3 |
电开型 | |
4 |
电关型 | |
作用型式 |
A |
正作用 |
B |
反作用 | |
是否带手轮 |
1 |
不带手轮 |
2 |
顶装手轮 | |
3 |
侧装手轮 | |
连接方式 |
F |
法兰式 |
H1 |
对焊式 | |
H |
插焊式 | |
S |
内螺纹 | |
S1 |
外螺纹 | |
J |
对夹式 | |
K |
其他 | |
阀内结构 |
1 |
切断阀 |
2 |
套筒单座发 | |
3 |
套筒双座阀 | |
4 |
多孔式降噪阀笼 | |
5 |
迷宫式阀笼 | |
6 |
多级降压式阀笼 | |
7 |
其他 | |
阀芯结构 |
A |
平衡式内件 |
B |
非平衡式内件 | |
阀盖类型 |
1 |
标准型 |
2 |
散热片型 | |
3 |
加长型 | |
4 |
波纹管型 | |
5 |
夹套型 | |
6 |
其他 | |
流量特性 |
1 |
快开 |
2 |
线性 | |
3 |
等百分比 | |
4 |
修正等百分比 | |
阀座材质 |
1 |
RPTFE |
2 |
合金钢 | |
3 |
硬质合金 | |
4 |
钨钢 | |
5 |
其他 | |
公称通径 |
DN |
DN15-DN500 |
压力 |
PN |
PN10-PN760 |
LB |
150LB-2500LB | |
K |
5K-60K | |
材质类型 |
1 |
WCB |
2 |
WC6 | |
3 |
WC9 | |
4 |
CF8 | |
5 |
CF3 | |
6 |
CF8M | |
7 |
CF3M | |
8 |
A105 | |
9 |
F91 | |
10 |
F22 | |
11 |
其他 | |
举例说明 | ||
1、TYP300-B-1-A-2-F-2-A-1-3-1-DN50-PN25-CF8 | ||
1.CV3000系列,多弹簧薄膜式气缸,气开型,正作用,顶装手轮-法兰式,套筒单座阀,平衡式内件,标准型阀盖,等百分比型,RPTFE阀座,,公称通径DN50,公称压力PN25,材质为CF8 |
气动调节阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。
气动调节阀动作分气开型和气关型两种。气开型(Air to Open) 是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。反过来,当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。
故有时气开型阀门又称故障关闭型(Fail to Close FC)。气关型(Air to Close)动作方向正好与气开型相反。当空气压力增加时,阀门向关闭方向动作;空气压力减小或没有时,阀门向开启方向或全开为止。故有时又称为故障开启型(Fail to Open FO)。气动调节阀的气开或气关,通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时,调节阀是处于关闭位置安全还是开启位置安全?
举例来说,一个加热炉的燃烧控制,调节阀安装在燃料气管道上,根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时,宜选用气开阀更安全些,因为一旦气源停止供给,阀门处于关闭比阀门处于全开更合适。
如果气源中断,燃料阀全开,会使加热过量发生危险。又如一个用冷却水冷却的的换热设备,热物料在换热器内与冷却水进行热交换被冷却,调节阀安装在冷却水管上,用换热后的物料温度来控制冷却水量,在气源中断时,调节阀应处于开启位置更安全些,宜选用气关式(即FO)调节阀
阀门定位器
阀门定位器是调节阀的主要附件,与气动调节阀大大配套使用,它接受调节器的输出信号,然后以它的输出信号去控制气动调节阀,当调节阀动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位状况通过电信号传给上位系统。
阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电-气阀门定位器和智能式阀门定位器。
阀门定位器能够增大调节阀的输出功率,减少调节信号的传递滞后,加快阀杆的移动速度,能够提高阀门的线性度,克服阀杆的磨擦力并消除不平衡力的影响,从而保证调节阀的正确定位。
用执行机构分气动执行机构,电动执行机构,有直行程、角行程之分。用以自动、手动开闭各类伐门、风板等。
