JX11H/JX58H 杠杆浮球式疏水阀 - 韶关博尔兹阀门工业有限公司

language

JX11H/JX58H 杠杆浮球式疏水阀: 此阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。杠杆浮球式蒸汽疏水阀结构特点及工作原理：
1、采用杠杆式结构，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装有空气排放阀，可防止空气气堵和蒸汽汽锁。
4、全部部件安装在阀体上，阀无需从配管上卸下，就可维修保养，简单方便。

技术参数
安装尺寸
型号说明
工作原理

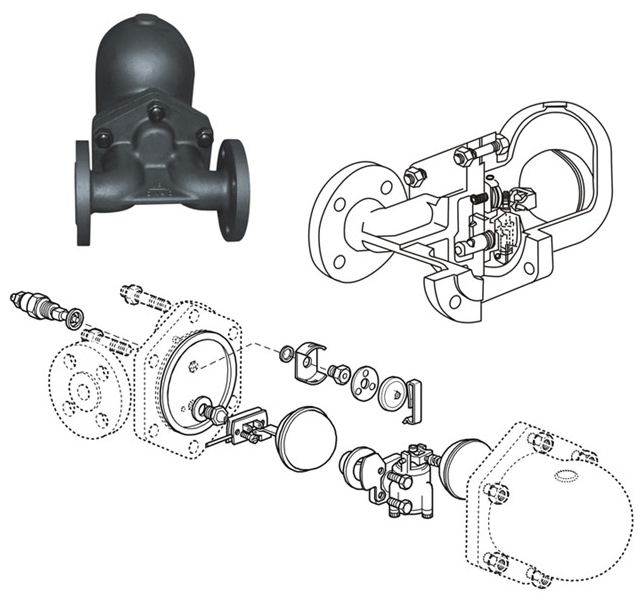

一、杠杆浮球式疏水阀结构图

二、零部件名称及材质表

序号	零部件	材质	序号	零部件	材质
1	阀体	WCB	11	支座盖	304
2	六角螺母	35#	12	阀杆	304
3	外六角螺栓	35#	13	上密封盖	304
4	四氟垫片	PTFE	14	浮球	304
5	四氟垫片	PTFE	15	外六角螺栓	304
6	支座	304	16	旋转块	304
7	阀盖	WCB	17	限位块	304
8	机米螺丝	304	18	连接块	304
9	下密封座	304	19	弹垫	304
10	内六角螺钉	304	20	六角螺母	304

产品结构图

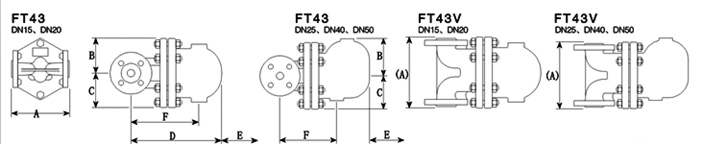

产品外形连接尺寸

单位：mm

规格	PN40 A(A)	ANSI 300 A(A)	ANSI 150 A(A)	JIS/KS 20K A(A)	B	C	D	E	F
DN15	150(150)	209(150)	203(150)	206(150)	80	80	215	120	155
DN20	150(150)	209(150)	205(150)	210(150)	80	80	225	120	165
DN25	160(160)	212(160)	208(160)	210(160)	115	85	282	170	215
DN40	230(230)	327(230)	321(230)	322(230)	130	115	337	200	200
DN50	230(230)	320(230)	313(230)	311(230)	141	123	347	200	225

型号						说明
阀门类型	CS41H					自由浮球式
	CS11H					自由浮球式
	JX58H					杠杆浮球式
	JX88H					倒吊桶式
连接方式		F				法兰式
		H1				对焊式
		H				插焊式
		S				内螺纹式
公称通径			DN			DN15-DN500
公称压力				PN		PN10-PN64
				LB		150LB-600LB
				K		5K-40K
材质					WCB	碳钢
材质					CF8	不锈钢
举例说明： CS41H-F-DN50-PN16-WCB 浮球式疏水阀，法兰连接，公称通径DN50，公称压力PN16，材质WCB

杠杆浮球式蒸汽疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，最小过冷度为0℃，能使加热设备达到最佳工作效率;杠杆浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏;它的最低工作压0.01Mpa，最大背压率≤85%;内部带有排气装置，杠杆浮球式蒸汽疏水阀采用最先进的膜合元件做为自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备首选的蒸汽疏水阀。
该阀利用双阀孔，使阀蕊在开阀时压力相对减少，从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动，带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下，形成水封，水、汽自然分离，达到无蒸汽泄漏。
